ESQ-102-12-G-D - Samtec Inc.

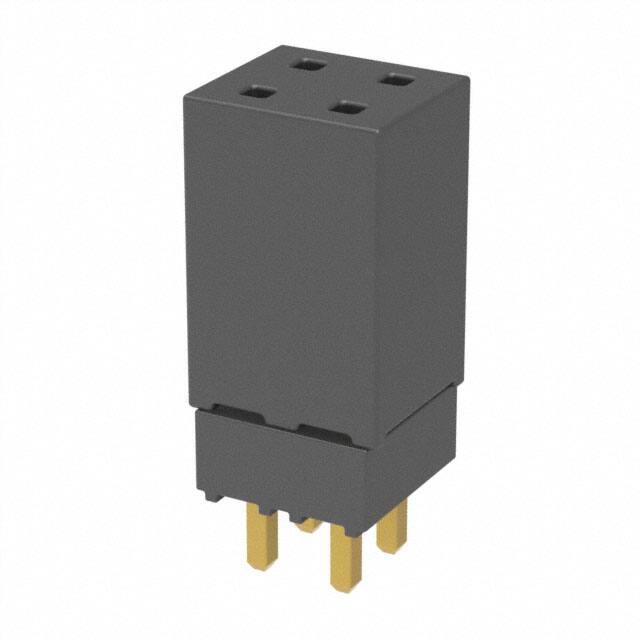

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-ESQ-102-12-G-D

Hersteller Teil #: ESQ-102-12-G-D

Produktkategorie: Rectangular Connectors - Headers, Receptacles, Female Sockets

Hersteller: Samtec Inc.

Beschreibung: SAMTEC ESQ-102-12-G-D Board-To-Board Connector, Elevated, ESQ Series, 4 Contacts, Receptacle, 2.54 mm, Solder, 2 Rows

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

ESQ-102-12-G-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

6 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Contact Finish Mating

Gold

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Voltage Rated

550VAC

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

ESQ

Published

2012

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Elevated Socket

Number of Positions

Number of Rows

Gender

Receptacle

Additional Feature

TIGER BUY CONTACT

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Forked

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

5.7A per Contact

Orientation

Straight

Depth

4.95mm

Insulation Height

0.435 11.05mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Insulation Color

Black

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.090 2.29mm

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.195 inch

Contact Resistance

10mOhm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

6.9A

Polarization Key

POLARIZED HOUSING

Length

5.59mm

Contact Finish Thickness - Mating

20.0μin 0.51μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	ESQ-102-12-G-D		SAMTEC ESQ-102-12-G-D Board-To-Board Connector, Elevated, ESQ Series, 4 Contacts, Receptacle, 2.54 mm, Solder, 2 Rows
	SSW-102-01-G-D		CONN RCPT .100" 4POS DUAL GOLD
	BCS-102-L-D-TE		CONN RCPT 4POS 0.1 GOLD PCB
	SLW-102-01-G-D		CONN RCPT .100" 4POS DUAL GOLD
